第04章 技术路线：四条路、一张选型图

本章导读

本章回答选型的第一个问题：同样一栋楼，为什么有人用脚本批量生成、有人从零重建、有人先扫描再拟合、有人指望 AI 一把出图，而这四种做法在工期、成本与返工风险上的差别并不落在同一处。它把四条路线逐条拆开——图纸规则化半自动、参数化 BIM 重建、点云 / 实景逆向（scan-to-BIM）、AI 端到端——给出各自的原理、适用条件、精度上限、人力结构与失败模式，再用图 2 的定位图与图 3 的场景适配矩阵把它们放进同一张坐标里比较。前置内容只有第01章的语义与可核查要求，以及第03章的外部约束，不依赖任何具体软件的操作细节。读完你会建立一个判断：路线之争大多是伪命题，真实项目里四条路线常同时出现在同一栋楼的不同部位，值得花力气的不是选出“最好的一条”，而是说清每条路的能力边界与代价。

学习目标

读完本章，你应当能够：

• 复述四条技术路线的原理，并说明规则化半自动为什么把一次性劳动变成可复用资产、又为什么会背上“工具债”；
• 对照表 14 的五个维度（适用条件、精度上限、人力结构、典型周期、失败模式），为指定路线写出一段不超过三句话的路线画像；
• 解释 scan-to-BIM 为什么不是“扫描完自动出模型”，指出自动化算法能完成哪些步骤、哪些判断仍必须由人承担；
• 读图 2，说出横轴、纵轴与气泡大小分别代表什么，并把 A、B、C、D 四个气泡与 4.1—4.4 节的四条路线逐一对应（图注字母的顺序与“路线一至四”的编号顺序并不一致）；
• 用图 3 的场景 × 路线适配度矩阵，为“标准化住宅 / 厂房”与“古建与历史建筑”两类场景各选一条主路线，并说明依据；
• 用 4.6 的五个问题与 4.7 的四套工序，为一个具体项目写出主路线选择与人力配置的两段结论。

路线之争大多是伪命题：真实项目里，四条路线往往同时出现在同一栋楼的不同部位；关键是知道每条路的能力边界与代价。

这一章把翻模的技术路线拆成四类，分别讨论其原理、适用条件、精度上限、人力结构与失败模式，最后给出场景适配矩阵与混合路线建议。

4.1 路线一：图纸规则化半自动

原理是“把识图规则写成程序”：解析 DWG/DXF 的图层、块、线型、文字与标注，按预设映射规则识别墙、柱、门窗等构件，批量生成参数化构件，再由人工修正异常。常见实现方式包括 CAD 二次开发（AutoLISP/.NET/ObjectARX）、BIM 平台插件（Revit API/Dynamo）、独立解析库（如 ezdxf 这类开源 DXF 库）以及商业翻模软件。

表 14 图纸规则化半自动路线画像

资料来源：本报告归纳。

这条路线的价值在于把一次性劳动转化为可复用资产：一套图层映射表与脚本，可以在几十个项目上反复使用。它的隐性成本是“工具债”——图纸规范一变，脚本就要改，因此需要专人维护，而不是做完就扔。

4.2 路线二：参数化 BIM 重建（正向重建）

原理是“按工程逻辑重新建模”：以轴网、标高为骨架，用参数化族与类型系统逐层搭建构件，构件之间保持正确的连接与约束关系。它不是“照着图纸画”，而是“按建造逻辑重建”，因此模型的可编辑性与信息完整性最好。

这条路线的成本最高，但产出质量也最高，适合复杂公建、异形结构、需要后续深化或运维的项目。关键能力不在软件操作，而在建模策略：先定轴网与标高，再定构件拆分粒度，最后定属性体系。策略错了，后期改一处会牵动全身。

4.3 路线三：点云 / 实景逆向（scan-to-BIM）

原理是“用实测数据约束几何”：通过激光扫描或倾斜摄影获取现状点云/影像，提取墙面、楼板、梁柱、洞口等几何特征，再拟合成构件。它解决的是“图纸不可信”的问题，适用于既有建筑改造、古建保护、竣工核实。

需要澄清一个常见误解：scan-to-BIM 不是“扫描完自动出模型”。自动化算法可以完成点云配准、切片、平面/圆柱拟合、洞口检测等步骤，但构件语义（这是承重墙还是隔墙、这处改动是否合规）仍需人工判断。实际项目中，自动处理通常承担 40%—70% 的初稿工作量，剩余部分依赖人工。

4.4 路线四：AI 端到端

原理是“用模型直接学习图纸到三维的映射”：以大量图纸—模型配对数据训练神经网络，输入图纸图像或矢量，直接输出构件或参数化模型。2024—2026 年这一方向进展明显，学术界的代表性工作包括 AAAI 2025 的《From 2D CAD Drawings to 3D Parametric Models: A Vision-Language Approach》（arXiv:2412.11892），以及 2025 年发表于 Computer-Aided Design 等期刊的强化学习参数化重建研究。

产业侧，2026 年的主流 BIM 软件已把 AI 助手嵌入建模环境：Autodesk Revit 2027（2026 年 4 月发布）引入 Autodesk Assistant（技术预览），可查询与分析模型数据、创建视图与明细表、在上下文中编辑参数，厂商同时明确技术预览阶段“不提供承诺与担保”；AutoCAD 2027（2026 年 3 月发布）的 Assistant 开始借助 Model Context Protocol（MCP）理解用户正在做的工作；Autodesk 于 2026 年 6 月发布 Revit Public MCP Server（技术预览），以 stdio 方式提供只读访问。

截至发布时的公开信息，Revit Public MCP Server 提供 7 个只读工具：获取运行中的 Revit 实例、查询模型、读取构件数据、选择构件、缩放定位、打开视图、导出视图。这组能力的边界很清楚——能查、能看、能导，不能改图。把它放进翻模流程，最有价值的用法是“问模型”（比如这批门是否缺防火分区属性）、“定位问题构件”、“批量导出视图用于核对”，而不是“让 AI 替你把这一层建出来”。

这些能力的共同点是增强而非替代：它们提高检索、批量修改与问题定位的效率，但不承担“图纸是否正确”的判断责任。招标或报价时按“AI 自动翻模”计价，是当前最典型的能力错配。

对 AI 的合理预期：现阶段 AI 在翻模中最可靠的价值是“减少重复动作”与“快速给出初稿”，而不是“无人值守产出可交付模型”。把 AI 当成一个不知疲倦但需要复核的实习生，比把它当成替代方案更接近现实。

4.5 四条路线的对比与选型

把四条路线放在同一张图上（图 2），可以看到它们各自的定位：点云逆向的精度最高但属性最弱；参数化重建的可用性最高但成本最高；规则化半自动的性价比最好；AI 端到端速度最快但语义受限。

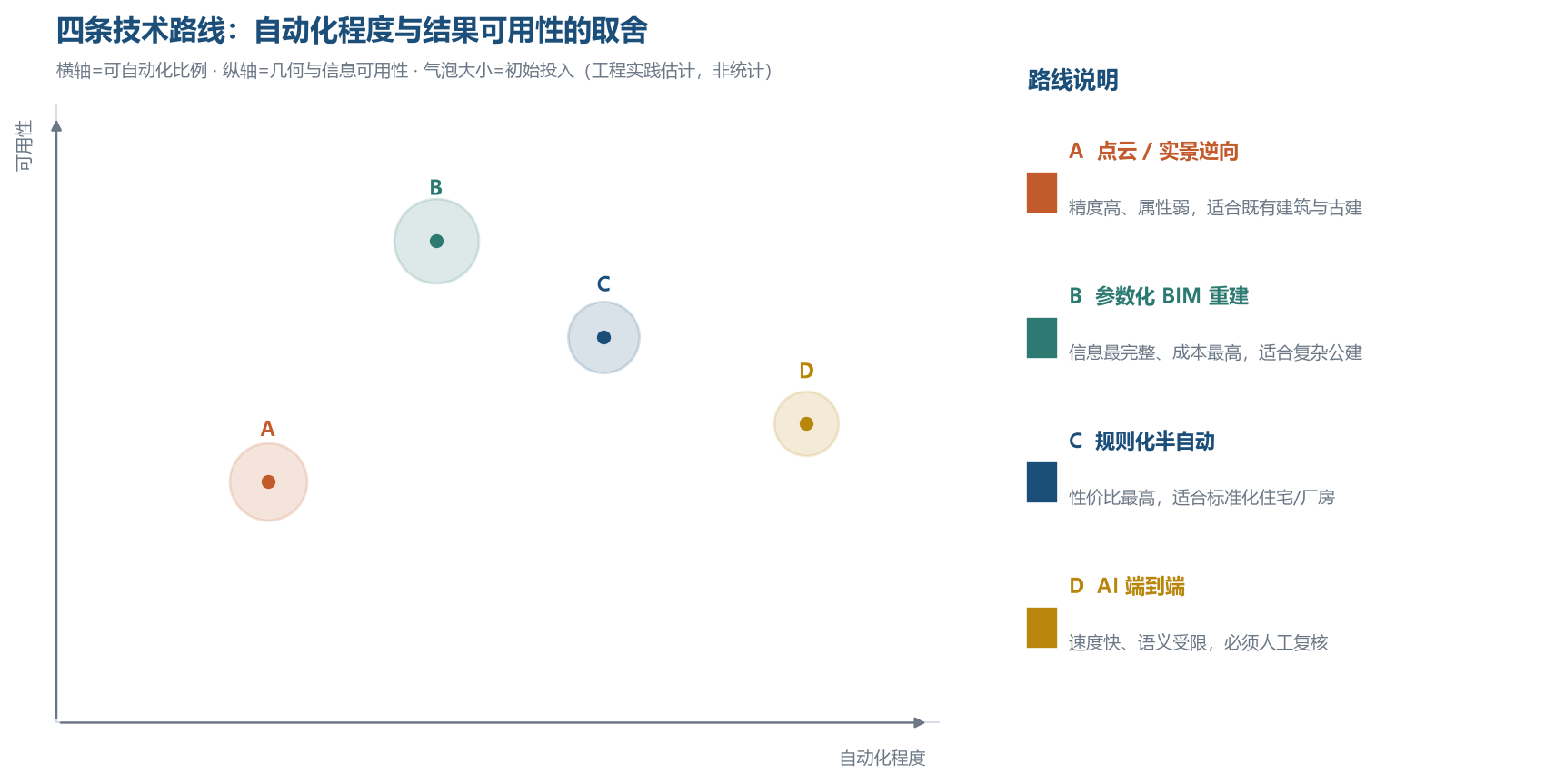

图 2 四条技术路线的定位（气泡大小表示初始投入）

资料来源：本报告归纳，为工程实践估计，非统计结果。

场景适配矩阵（图 3）进一步说明了“什么场景选什么路线”：

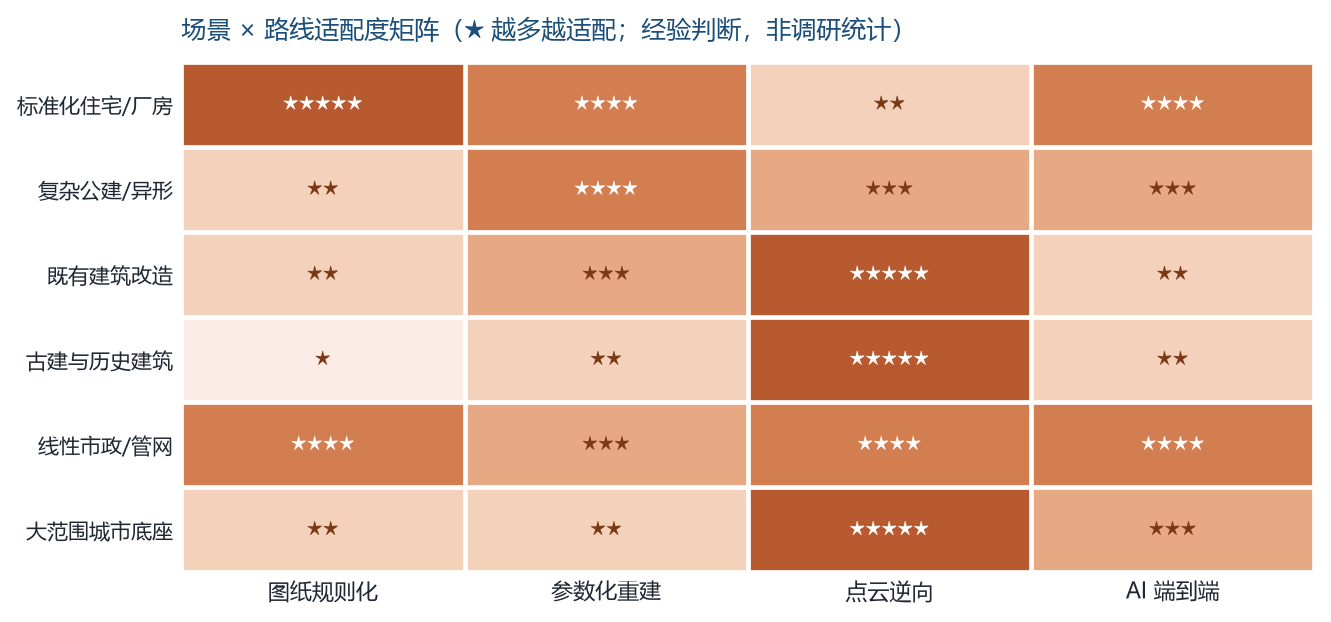

图 3 场景 × 路线适配度矩阵

资料来源：本报告评估。

实际项目几乎不会只用一个路线。一个典型的混合方案是：主体结构用规则化脚本批量生成，复杂节点用参数化手工重建，改造部位用点云校核，AI 用于批量属性填充与图纸文字提取。混合的关键是统一坐标、统一命名、统一属性字典——否则四条路线产出的模型拼不到一起。

4.6 选型决策清单

• 图纸可用吗？图层规范、版本一致、标注完整 → 优先规则化；图纸不可信 → 点云或实测。
• 用途是什么？算量与审查要求构件语义完整 → 参数化或规则化；只要空间关系 → 实景或轻量化。
• 有多少重复量？同类构件成百上千 → 脚本化收益最高；一次性的异形构件 → 手工重建更划算。
• 有时间压力吗？AI 端到端适合“先出初稿再迭代”；点云适合“精度优先、工期可让”。
• 团队会写脚本吗？没有工具能力，规则化路线会退化为“更贵的手工”。

4.7 四条路线的典型工序与人力配置

选型之后真正的难题是“怎么排产”。四条路线的工序差异很大，人力结构也不同，下面给出可直接对照的工序表。

4.7.1 图纸规则化：先做工具，再做产量

1.图纸归一：统一图层、单位、图框，把不同版本图纸转到同一基准。 2.规则提炼：抽取 1—2 张典型平面，人工识别构件与图层的对应关系，形成映射表。 3.脚本开发：实现图层识别、构件批量生成、属性批量写入、异常清单输出。 4.样板验证：在典型层上跑通，与人手建模结果对比，修正规则。 5.批量生产：按分区跑脚本，人工处理异常清单，逐层提交。 6.持续维护：图纸规范变化时同步更新规则与脚本。

人力上，这条路线的关键岗位是“标准工程师 + 脚本工程师”，建模人员的角色从“画”转为“修”。一个常见误区是让脚本工程师独立于建模团队工作，结果脚本无法覆盖真实异常；正确做法是两者同组、同项目、同评审。

4.7.2 参数化重建：策略先于操作

参数化重建的工序核心是“先定骨架、再定构件、后定属性”：轴网与标高先行，其次是结构构件（柱、梁、板、墙），再是建筑构造（门窗、楼梯、幕墙），最后是机电与设备。每一步都要做一次“模型健康检查”，避免错误累积。

这条路线的效率瓶颈通常不在建模速度，而在判断速度：一个节点该用什么构造、一处洞口该归哪个专业，需要专业负责人快速决策。经验上，专业负责人的响应速度直接决定整条产线的节拍，因此要为其预留固定的“答疑窗口”，而不是随叫随到。

4.7.3 点云逆向：把“扫描”当成一项工程

scan-to-BIM 的完整工序包括：现场踏勘与布站/航线设计 → 控制点布设与测量 → 数据采集 → 点云配准与精度检查 → 去噪与切片 → 构件拟合 → 人工补建与语义赋值 → 与图纸或实测复核。其中“控制点”与“精度检查”最容易被省略，也最容易在交付时暴露。

需要提醒的是，点云建模的工期与“需要扫描的面积”不是线性关系：复杂的室内环境（吊顶、管井、设备间）单位面积耗时可能是开敞空间的数倍。报价时应按“空间复杂度”分档，而不是只按面积。

4.7.4 AI 端到端：把它放在流程的正确位置

AI 生成的结果适合放在流程的前端（快速出初稿、辅助识图）与后端（批量检查、属性补全），而不适合放在中段替代人工判断。一个可行的分工是：AI 生成初稿 → 人工筛选与修正 → 规则脚本批量校验 → 人工终检。这样既利用了速度，又保留了责任边界。

本章小结

• 四条路线分别是图纸规则化半自动、参数化 BIM 重建、点云 / 实景逆向与 AI 端到端；它们是同一栋楼不同部位的可选工具，不是互斥的立场之争。
• 规则化半自动把一次性劳动转化为可复用资产：一套图层映射表与脚本可以在几十个项目上反复使用；代价是“工具债”——图纸规范一变，脚本就要改，必须专人维护，而不是做完就扔。
• 参数化重建成本最高、产出质量也最高，关键能力在建模策略（先轴网与标高、再构件拆分粒度、最后属性体系）而非软件操作；策略错了，后期改一处会牵动全身。
• scan-to-BIM 不是“扫描完自动出模型”：自动算法可完成配准、切片、平面 / 圆柱拟合与洞口检测，但构件语义与合规判断仍靠人；工程中自动处理通常承担 40%—70% 的初稿工作量。
• AI 端到端目前是“增强而非替代”：Revit Public MCP Server 的 7 个只读工具做到能查、能看、能导而“不能改图”，按“AI 自动翻模”计价是当前最典型的能力错配。
• 图 2 以可自动化比例为横轴、几何与信息可用性为纵轴、气泡大小表示初始投入，把四条路线的定位摊开；图 3 的适配度矩阵进一步回答“什么场景选什么路线”。
• 混合路线是常态：主体结构用脚本批量生成、复杂节点手工重建、改造部位用点云校核、AI 做批量属性填充与文字提取；前提是统一坐标、统一命名、统一属性字典，否则四路产出拼不到一起。
• 选型看 4.6 的五问（图纸是否可用、用途、重复量、工期、团队会不会写脚本）与 4.7 的四套工序；参数化路线的节拍瓶颈往往是专业负责人的判断速度，而不是建模速度。

思考与练习

1. 取一套你手上（或公开渠道）的住宅标准层施工图，按表 14 的五个维度写一段“规则化半自动”的路线画像；再列出三条最可能让脚本失效的图纸特征，并为每条配一个可执行的校验动作。
2. 图 2 中 A、B、C、D 四个气泡与 4.1—4.4 节的“路线一至四”并非同序。请先完成对应关系，再在不改动图的前提下写一段 150 字以内的读图说明，把横轴、纵轴、气泡大小三件事讲清，并提醒读者不要按字母顺序对号入座。
3. 一个既有建筑改造项目：图纸版本混乱、缺立面与剖面，甲方要求三个月内交出可进审查流程的模型。请用图 3 与 4.6 的清单，写出主路线加辅助路线的组合，说明哪一部分必须外业实测，以及背后缺的是哪一类依据。
4. 团队 6 人，其中 1 人会写脚本、1 人有族库经验。请按 4.7.1 与 4.7.2 的工序表排一个 8 周的主体结构建模计划：标出脚本开发与样板验证各占几周，异常清单由谁处理，专业负责人的答疑窗口每周定在什么时候。
5. 乙方提出“用 AI 端到端把整层建出来，只留一人复核”。请据 4.4 的 7 个只读工具边界，写一段不超过 200 字的书面回应：能接受哪部分、不接受哪部分、验收时抽查什么、价格按什么口径折算。
6. 把 4.6 的五个问题改写成一张 5 行的“选型记录单”（问题、答案、结论路线、待确认事项），并说明为什么“团队会不会写脚本”这一问必须落成书面结论——如果只在口头上过了，规则化路线会在哪个环节退化成“更贵的手工”。
