第05章 工具链与数据格式：别让格式成为交付瓶颈

本章导读

本章接着第04章的路线选择往下一层：路线定了，用什么工具、交什么格式，才真正决定这份成果三年后还能不能被别人打开。它先把工具链拆成图纸解析、建模、点云处理、AI 辅助、轻量化发布五个环节（表 15），再交代 2025—2026 年三件值得注意的产品动向——AI 助手进入建模软件本体、MCP 成为 BIM 与 AI 的标准接口、AI 能力向设计前端延伸；随后用图 4 与表 16 把原生、交换、轻量、发布四类用途与五种格式对上号，并逐节说明 3D Tiles 1.1 的三点变化、IFC 4.3 与 MVD 的关系、glTF 2.0 的能力边界；最后用 5.4 的四条原则和 5.5 的开源解析栈收口。本章的一句话结论可以先放在这里：软件选型是短期决策，格式选型是长期负债。读完你会明白，为什么“只交 IFC 不交原生模型”“用 glTF 承载工程属性”“用 3D Tiles 代替可编辑成果”这三件事在验收时最容易出事——它们混淆的不是软件，而是“发布格式”与“交付格式”的边界。

学习目标

读完本章，你应当能够：

• 列出翻模工具链的五个环节，并为每个环节说出一个选型要点，而不是只报软件名；
• 说明 RVT / PLN / DGN、IFC、glTF / GLB、3D Tiles、USD 五种格式各自解决什么问题、丢什么信息，并把它们归入原生、交换、轻量、发布四类用途；
• 复述 3D Tiles 1.1 相对 1.0 的三点核心变化（glTF 2.0 直接作瓦片内容、一个瓦片可引用多个内容、支持隐式分块），并解释它为什么意味着新项目不该再继续生产 b3dm、i3dm、pnts、cmpt 这类旧格式；
• 说明 IFC 的“能交换”为什么不等于“能直接用”，并写出交付前导入验证必查的三件事；
• 按 5.4 的四条原则（一源多版、属性跟着模型走、先验证再承诺、坐标一开始就对）改写一条不如实的交付承诺；
• 识别开源解析栈的“静默失败”风险，设计一套双计数核对动作，在构件数量对不上时停下来查而不是继续建模。

软件选型是短期决策，格式选型是长期负债；把“用什么软件”想清楚只解决一年，把“用什么格式交付”想清楚才解决十年。

这一章梳理翻模工具链的五个环节（图纸解析、建模、点云处理、AI 辅助、轻量化发布）与四类格式（原生、交换、轻量、发布），并给出选择原则与常见坑。产品版本信息以 2025—2026 年公开资料为准，具体功能以厂商发布说明为准。

5.1 工具链的五个环节

表 15 翻模工具链的五个环节

资料来源：厂商公开资料；检索日期 2026-10-27。具体版本功能以官方发布说明为准。

5.2 2025—2026 年的产品动向

产品层面的三个趋势值得关注。先说口径：以下信息以 2026-10-27 的厂商公开资料为准；产品功能、可用范围与许可条款随版本和地区变化，采购、投标或写进合同前应重新核对发布说明：

• AI 助手进入建模软件本体：Autodesk Revit 2027（2026 年 4 月发布）把 Autodesk Assistant 嵌入建模环境，可查询模型数据、创建视图与明细表、在上下文中编辑参数；同时通过 Forma 行业云打通桌面与云端协作。AutoCAD 2027（2026 年 3 月发布）的 Assistant 开始使用 MCP 理解上下文。
• MCP 成为 BIM 与 AI 的标准接口：Autodesk 于 2026 年 6 月发布 Revit Public MCP Server（技术预览），以 stdio 方式提供只读访问，支持 Claude Desktop、Cursor 等 MCP 客户端。这意味着“用自然语言查询模型”从演示走向工程可用。
• AI 能力向设计前端延伸：SketchUp 2026.1 推出 SketchUp AI，包含 AI Render（视口生成效果图）与 AI Assistant（含 Generate Object，可由文本生成带 PBR 材质的三维对象）；Graphisoft 于 2026 年 10 月发布 2026 产品组合，Archicad 强化了 AI 辅助设计能力。

需要清醒的是：这些能力大多处于“技术预览”阶段，厂商明确不做可用性承诺，预览功能也可能在正式版中变更或下线；它们提升的是交互效率，不是工程判断。对翻模项目而言，AI 助手最现实的用法是批量查询（“找出所有缺失防火分区的门”）、批量修改（“把这一层的墙类型统一”）与问题定位，而不是让 AI 独立完成整层建模。

5.3 数据格式：四类用途、五种格式

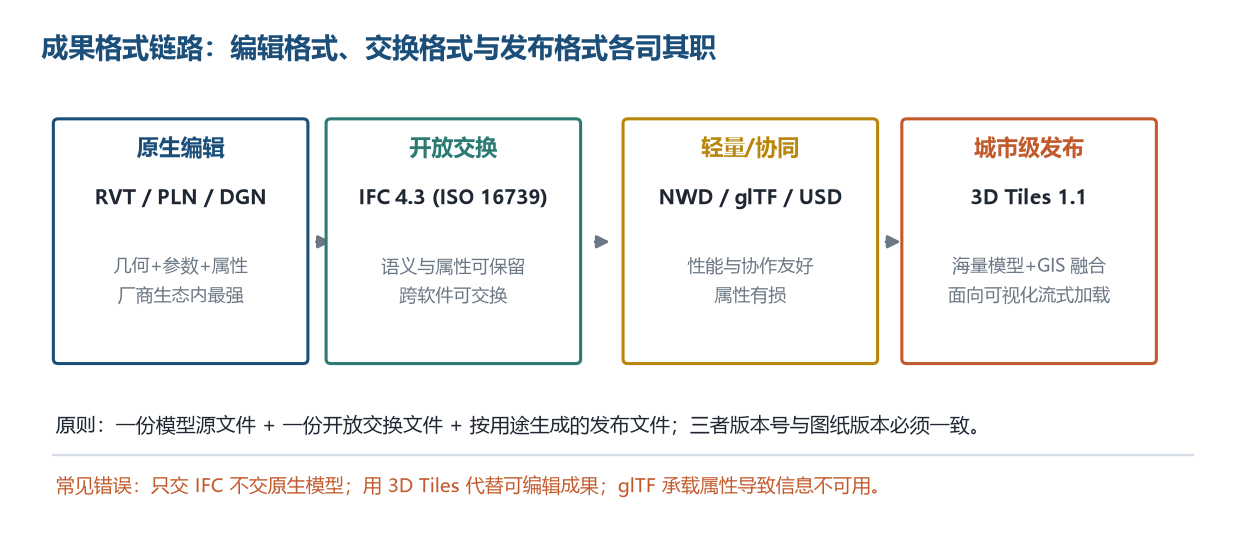

图 4 成果格式链路：原生、交换、轻量、发布

资料来源：本报告归纳。

表 16 五类格式的能力与适用交付

资料来源：OGC、Khronos、buildingSMART、AOUSD 公开资料；检索日期 2026-10-27。

5.3.1 3D Tiles 1.1：把 glTF 变成瓦片内容

3D Tiles 1.1 是 OGC 社区标准（文档编号 CS 22-025r4），2022 年 12 月 17 日获批、2023 年 1 月 9 日发布。它相对 1.0 的核心变化有三点，直接决定了翻模成果的发布方式：

• 瓦片内容直接支持 glTF 2.0：不再强制使用 b3dm、i3dm、pnts、cmpt 等旧瓦片格式，模型可直接以 glTF 资产作为瓦片内容，与更广泛的三维内容生态互通。
• 一个瓦片可引用多个内容：同一空间位置的不同图层或不同表达可以放在同一瓦片下，便于组织“建筑 + 管线 + 场地”的分层数据。
• 支持隐式分块（implicit tiling）：用规则化的空间结构隐式定义瓦片层级，显著压缩数据量、加快空间查询，适合城市级海量模型。

旧瓦片格式（b3dm、i3dm、pnts、cmpt）在新标准中被标记为弃用，tileset.properties 也让位给更通用的元数据机制。对翻模项目的实际含义是：做城市级发布时优先按 1.1 的 glTF 内容组织数据，避免在新项目里继续生产旧格式，否则未来迁移要重做一遍。

需要提醒的是，3D Tiles 是面向“流式加载与可视化”的标准，不是编辑格式。它不承载完整的工程属性语义，属性查询要靠元数据或外部属性表按对象 ID 关联。

5.3.2 IFC：属性交付的主力，但依赖子集

IFC 是 buildingSMART 制定并维护的开放标准，已作为 ISO 16739 系列发布；IFC 4.3 的官方文档仓库由 buildingSMART 维护（IFC4.3.x），并持续发布勘误与澄清。IFC 4.3 的重要扩展是基础设施领域（道路、铁路、桥梁、港口等），这对市政与线性工程的翻模尤其有价值。

IFC 的“能交换”不等于“能直接用”。同一份 IFC，在不同软件中的可读性取决于对方支持的模型视图定义（Model View Definition, MVD）与属性集实现程度。翻模交付前应在目标软件里做一次导入验证，重点看三件事：构件分类是否保留、属性集是否可读、几何是否出现错位或丢失。

5.3.3 glTF：可视化的通用语言

glTF 2.0 是 Khronos Group 维护的三维场景传输格式，已作为 ISO/IEC 12113:2022 发布。它的优势是轻量、渲染友好、工具链成熟；局限是没有工程属性语义——它描述的是“长什么样”，不是“是什么、属于谁”。因此 glTF 只适合作为展示与浏览的发布格式，不能用它替代 IFC 或原生模型做交付。

5.4 格式选择的四条原则

• 一源多版：保留一份原生模型作为唯一数据源，按用途生成交换、轻量、发布三类衍生文件，版本号保持一致。
• 属性跟着模型走：可视化格式（glTF、3D Tiles）通常不承载完整工程属性，需要额外的属性表或元数据服务，通过构件 ID 关联。
• 先验证再承诺：在合同里承诺 IFC 交付前，先用目标软件做一次导入导出验证，确认属性与几何不丢失。
• 坐标一开始就对：格式转换不会修正坐标错误，只会放大它；坐标问题必须在建模阶段解决。

常见坑：用 3D Tiles 代替可编辑成果、用 glTF 承载工程属性、只交 IFC 不交原生模型——这三种做法在验收时最容易引发争议，因为它们混淆了“发布格式”与“交付格式”的边界。

5.5 开源解析栈：能读，不等于能放心用

图纸解析是翻模自动化的第一环。商业方案之外，开源栈（如 LibreDWG、ezdxf）在成本与可控性上有明显优势，但它们的边界必须提前知道，否则会把风险推迟到交付阶段。

表 17 开源与商业图纸解析方案的能力边界

资料来源：GNU LibreDWG 项目主页、ezdxf 官方文档；检索日期 2026-10-27。

“静默失败”是这一环最危险的失败模式：程序不报错，构件却少了。可行的防线是双计数——解析后统计各类实体的数量，与图纸中的块参照、图层统计做交叉核对；数量对不上就停下来查，而不是继续往下建模。

本章小结

• 工具链分五个环节：图纸解析、建模、点云处理、AI 辅助、轻量化与发布；每个环节的选型要点分别落在格式兼容与许可、专业适配与 IFC 导出质量、精度与点云体量、数据合规与人工复核成本、性能与属性保留。
• 2025—2026 年三个产品趋势：AI 助手进入建模软件本体（Revit 2027 的 Autodesk Assistant、AutoCAD 2027 的 Assistant 借助 MCP 理解上下文）；MCP 成为 BIM 与 AI 的标准接口（Revit Public MCP Server 以 stdio 提供只读访问）；AI 能力向设计前端延伸（SketchUp 2026.1 的 SketchUp AI、Graphisoft 2026 产品组合）。
• 这些能力多处于技术预览阶段，厂商明确不做可用性承诺、功能可能变更或下线；它们提升的是交互效率，不是工程判断。
• 图 4 把成果格式串成“原生 → 交换 → 轻量 → 发布”的链路，表 16 用标准归属、优势、局限、适用交付四列给出五种格式的分工：原生管生产、IFC 管交换与归档、glTF 管浏览、3D Tiles 管城市级流式发布、USD 管场景与仿真。
• 3D Tiles 1.1 是 OGC 社区标准（文档编号 CS 22-025r4，2022-12-17 获批、2023-01-09 发布）；它把 glTF 2.0 变成一等瓦片内容，旧瓦片格式 b3dm、i3dm、pnts、cmpt 被标记为弃用，tileset.properties 让位给更通用的元数据机制。
• IFC 由 buildingSMART 维护、以 ISO 16739 系列发布，IFC 4.3 的重要扩展是基础设施领域（道路、铁路、桥梁、港口）；同一份 IFC 的可读性取决于对方支持的模型视图定义（MVD）与属性集实现程度，交付前必须在目标软件里实测。
• glTF 2.0 是 Khronos Group 维护的三维场景传输格式，已作为 ISO/IEC 12113:2022 发布；它描述“长什么样”，不描述“是什么、属于谁”，因此只能做展示与浏览的发布格式。
• 开源解析栈（LibreDWG、ezdxf）的典型风险是“静默失败”：程序不报错而构件少了。防线是双计数——解析后按类统计实体数量，与图纸的块参照、图层统计交叉核对，对不上就停。

思考与练习

1. 打开你手边任意一个翻模交付包的目录，按图 4 的链路给它分类：哪些文件属于原生、交换、轻量、发布？再判断这份包缺了哪一环，缺的那一环会在什么场景下变成验收争议。
2. 某项目合同写“交付 IFC 即视为完成”。请据 5.3.2 写出三条修改意见，分别对应构件分类、属性集与几何三件事；每条都写明“由谁在什么软件里、用什么方法验证”。
3. 一份 2018 年的 IFC 成果，今天用新版软件打开后发现部分构件分类丢失。请按 5.4 的“属性跟着模型走”原则，设计一份最小属性表：至少列出三个字段与一个关联键，并说明它如何与轻量化格式按对象 ID 对接。
4. 用 LibreDWG 或 ezdxf 解析同一张 DXF，统计块参照数与图层上的实体数，与图纸中的图例、门窗表做交叉核对。如果数量对不上，写出你停下来查的顺序（先查什么、后查什么、记录哪些内容）。
5. 甲方要求“模型能在浏览器里流畅浏览，同时能查每个构件的防火分区”。请判断这一个要求需要几个文件、分别是什么格式，并说明属性查询走哪条链路——不要在答案里引入本章未出现的产品名与版本号。
6. 一位同事准备把 glTF 作为唯一交付物，理由是“客户只装在手机上看”。请写一段不超过 200 字的回复，既承认这个场景的合理性，也指出它会丢掉什么、在什么情况下必须补交原生或 IFC 模型。
