第08章 交付、验收与质量控制

本章导读

本章处理翻模项目“最后一百米”的问题：成果怎么交、什么算合格、争起来怎么办。它先给出一份可直接作为合同附件使用的交付物清单，把模型、数据、文档、合规与环境五类成果逐项写明格式与验收要点；再把“精度不够”“属性不全”这类主观争执换算成构件覆盖率、几何偏差、属性完整率等六类可量化指标；随后按“机器查规则、人查判断”两层设计质检流程，交代从每日自检到交付前终检的节奏；接着用风险矩阵定位资源该往哪投，并从深圳市 BIM 技术服务合同示范文本中摘出五类直接决定回款与知识产权的条款。它承接第 07 章的产线组织，既可作为招标文件的验收附件框架，也可当作服务商内部的质量手册使用。

学习目标

读完本章，你应当能够：

• 列出五类十项交付物，说明每一项的格式与验收要点，并指出“合规成果”缺失时验收会卡在哪一步；
• 用六类可量化指标改写合同里的模糊表述，为构件覆盖率、属性完整率、命名合规率等写出阈值与抽检方式；
• 区分质检中可由规则判定与必须人工判断的环节，排出“每日自检—每周交叉检查—里程碑复核—交付前终检”的节奏；
• 对照六类高频验收争议，把“根因”与“处理动作”一一对应，并指出哪一类本可以在合同阶段消灭；
• 按“概率 × 影响”读懂图 7，说出得分最高的三项风险为什么能吃掉一半以上返工成本，以及它们的共同特征；
• 复述示范文本中审查时限、审查意见超出约定、付款异议时限、成果著作权、变更范围五类条款的默认规则，判断它们对翻模方是有利还是不利。

验收条款写得越模糊，交付时的争执就越多；把“什么算合格”写成可勾选的动作，是翻模合同里最省钱的一段文字。

这一章给出交付物清单、验收指标、质检方法与常见争议的处理方式。它既可以直接作为招标文件的附件框架，也可以作为服务商内部的质量手册。

8.1 交付物清单

表 24 翻模项目交付物清单（可作为合同附件）

资料来源：本报告归纳，结合模型交付类国家标准的通行要求整理，具体以合同约定为准。“合规成果”一行为本版新增，对应 3.5 节的七道闸；缺失该文档时，验收无法证明数据处理与 AI 使用合规。

8.2 验收指标：把主观判断变成可测量

表 25 六类可量化验收指标

注：上述数值为工程实践中的常见目标值，不是标准规定；正式项目应在合同中约定具体阈值与抽检比例。

8.3 质检方法：机器查规则，人查判断

质检应分两层：能用规则判断的交给机器，需要工程判断的留给人。机器层可以覆盖命名规范、字段完整性、构件重复、楼层归属、单位与坐标、模型体量与构件数异常等；人工层则检查构造合理性、图纸依据、专业交叉与“建得对不对”。

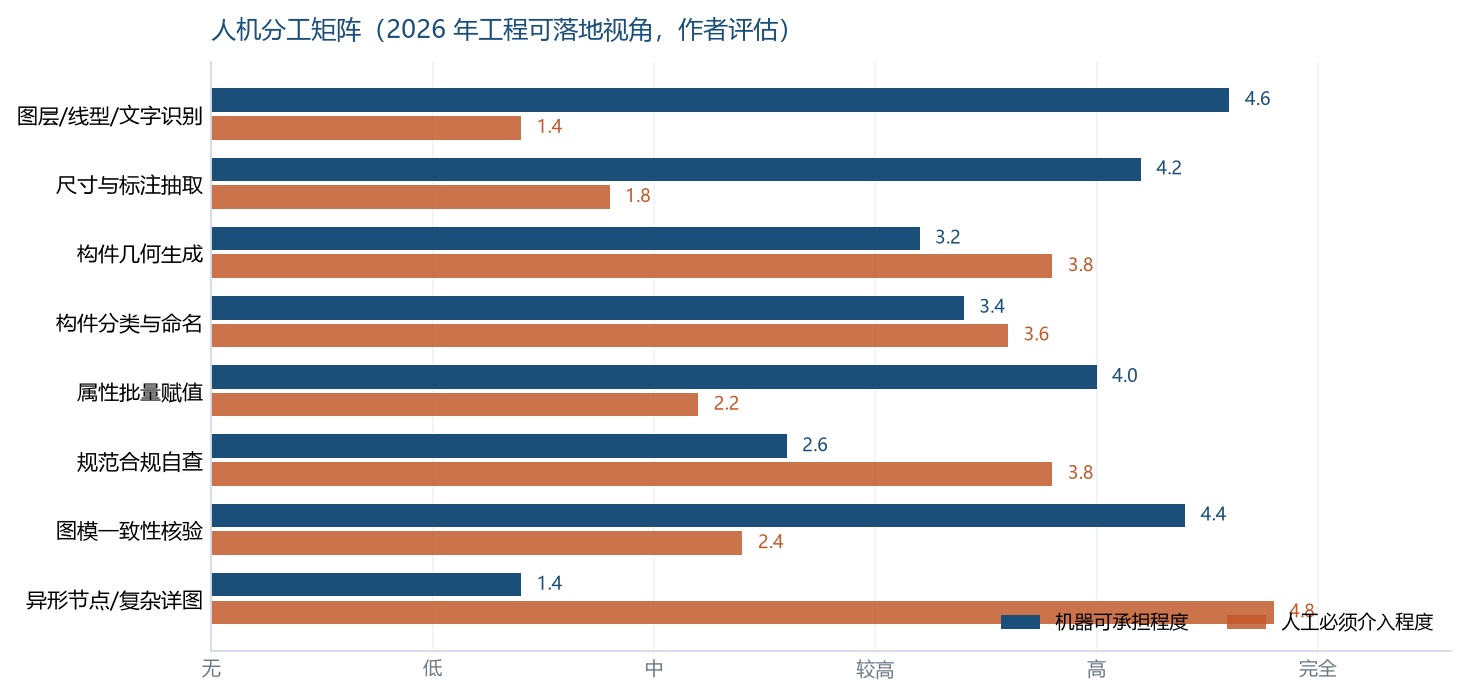

图 6 人机分工矩阵：哪些环节可以自动化，哪些必须人工

资料来源：本报告评估，基于 2026 年工程可落地能力。

一个可执行的质检节奏是：建模人每日自检（清单前 5 项）→ 质检岗每周交叉检查（全量规则扫描 + 20% 抽检）→ 里程碑全量复核 → 交付前终检。质检记录必须留痕，因为它是争议时唯一的证据。

8.4 常见验收争议与处理

表 26 六类高频验收争议与处理

资料来源：本报告归纳。

8.5 风险矩阵：把资源投在正确的地方

把翻模项目的风险按“发生概率 × 影响程度”排布（图 7），可以得到一张资源投放地图：右上角的三项——图纸缺漏/版本混乱、精度口径未锁死、“好看不能用”——几乎吃掉了一半以上的返工成本，而它们都可以通过前置治理解决。左下角的成本超支与人员能力断层，往往是被前两者拖出来的结果，单独治理收效有限。

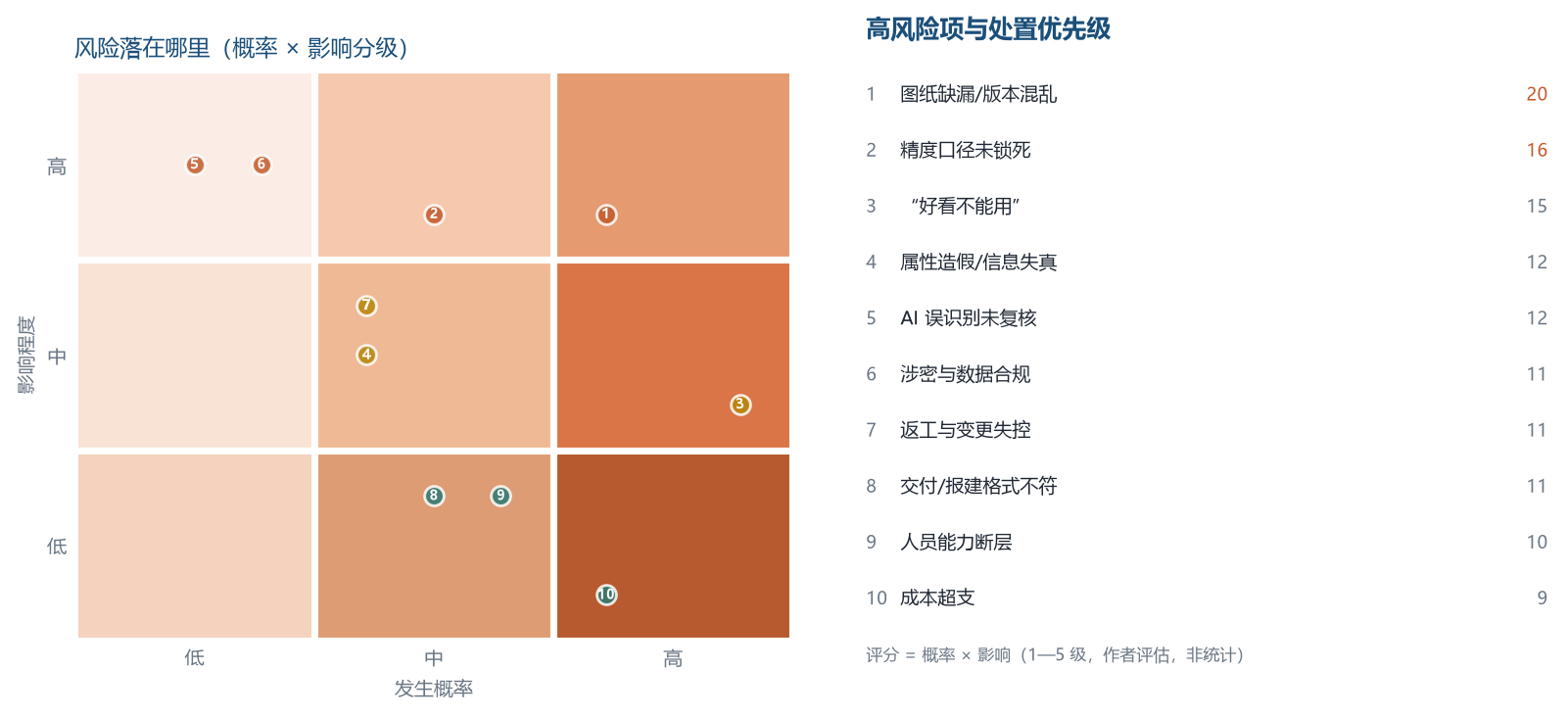

图 7 翻模项目风险矩阵与处置优先级

资料来源：本报告评估，为作者判断，非统计结果。

一个实用的做法是：在项目启动会上，把这张图的得分最高的三项逐条过一遍，明确责任人与应对动作，并写入会议纪要。这比在项目结束时复盘“为什么返工这么多”有用得多。

校订说明：图 7 右侧按“概率 × 影响”给出 10 项评分，本教程按评分前三（①图纸缺漏/版本混乱、②精度口径未锁死、③“好看不能用”）表述；原报告此处一称“三项”、一称“四项”，教程版统一为“三项”，排序与处置建议不变。

8.6 合同里最值钱的五条：把“交付了收不到钱”的概率降下来

翻模项目的纠纷，八成不是“做不出来”，而是“做完了不算数”。深圳市《建筑信息模型（BIM）技术服务合同示范文本》（SFS-2024-01）里有一组条款，直接对应这些场景，值得在专用条款中逐条确认或改写：

表 27 示范文本中可直接借用的五类条款

资料来源：深圳市《建筑信息模型（BIM）技术服务合同示范文本》SFS-2024-01（通用条款 7.3.1、7.3.2、9.9、11.1.2 及第 10 条）。示范文本条款可被专用条款修改，签约前须逐条确认。

一条实务建议：把这五条打印出来，在合同谈判时逐条对照专用条款：哪一条被改写了、改成什么、对我方是有利还是不利。比通读几十页合同更快，也更不容易漏。

本章小结

• 交付物清单分模型、数据、文档、合规、环境五类共十项（表 24），逐项写明格式与验收要点，可直接作合同附件；缺任何一项都会成为履约争议。
• “合规成果”为本版新增：数据分类分级结论、是否涉密及脱密方式、AI 工具使用与内容标识、图纸授权范围；对应 3.5 节的七道闸，缺该文档就无法证明数据处理与 AI 使用合规。
• 验收指标要可测量：构件覆盖率 ≥ 98%、属性完整率 ≥ 99%（关键字段 100%）、命名合规率 ≥ 98%、图模一致性关键构件 100% 且一般构件抽检 ≥ 20%；这些是常见目标值而非标准规定，阈值与抽检比例须由合同约定。
• 质检分两层：命名规范、字段完整性、构件重复、楼层归属、单位与坐标、体量异常交给机器；构造合理性、图纸依据、专业交叉与“建得对不对”留给人（图 6）。
• 质检节奏四段：建模人每日自检（清单前 5 项）、质检岗每周交叉检查（全量规则扫描 + 20% 抽检）、里程碑全量复核、交付前终检；记录必须留痕，它是争议时唯一的证据。
• 六类高频争议（模型和图纸对不上、精度不够、属性不全、没法用、改不动、工作量增加）的根因几乎都在合同与前置口径，不在建模手艺，对应动作见表 26。
• 资源投放看风险矩阵：得分最高的三项（图纸缺漏/版本混乱、精度口径未锁死、“好看不能用”）吃掉一半以上返工成本，且都能前置解决；左下角的成本超支与能力断层多是被它们拖出来的，单独治理收效有限。
• 合同层面最值钱的五条来自 SFS-2024-01：21 天审查时限（逾期视为认可）、审查意见超范围按变更计费、付款异议须 7 天内书面提出、成果著作权默认归委托人（族库与样板复用权须在专用条款保留）、范围变化按变更调价。

思考与练习

1. 以表 24 为模板，为你手上（或假设的一个）翻模项目列一份交付物清单：逐项写明格式、份数与验收要点，并标出按当前合同哪些项目会缺“合规成果”。
2. 把“精度不够”“属性不全”两句验收会上的抱怨，分别改写成可执行条款：写清指标定义、目标阈值、抽检比例与不合格的处置办法，并说明谁来测、用什么方法测。
3. 按图 6 的人机分工矩阵给团队分派质检任务：列出至少五项可以用脚本扫描的检查、三项必须人工判断的检查，并为后者标注所需的专业经验与判定依据（可对照附录B 质检清单）。
4. 你的模型在验收会上被判“没法用”。请用 8.4 节的六类争议定位根因，写出三步处置动作，并指出其中哪一步本应在合同阶段完成、代价会低多少。
5. 拿表 27 的五类条款当核对清单，找一份你见过的翻模合同或示范文本，逐条看专用条款改写了什么、对服务商有利还是不利，形成一页签约风险提示。
6. 项目启动会要用图 7 过一遍风险。请写出你所在项目的三项最高优先级风险、各自的责任人与前置治理动作，并给出判断“治理是否生效”的可观察信号。
